Trituração supportting horizontal do centro fazendo à máquina do CNC/furar/que fura
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novo | Tipo: | Horizontais |
|---|---|---|---|
| CNC ou Não: | CNC | Grade automática: | Automático |
| Máximo Balanço Diâmetro: | 350mm | tensão: | 380V |
| Poder (W): | 15KW | Dimensão (L*W*H): | 4900*4500*2850mm |
| Peso: | 9500kg | Serviço pós-venda proporcionado: | Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria |
| Garantia: | 12 Meses | Tamanho da tabela de trabalho: | 500*500mm |
| curso da linha central x: | 900mm | curso da linha central de y: | 750mm |
| curso da linha central de z: | 1250mm | quantidades da ferramenta: | 24 |
| atarraxamento do eixo: | BT50 | Velocidade do eixo: | 8000rpm |
| velocidade de alimentação rápida: | 24 m/min | Peso líquido: | 9500kg |
| Dimensão da máquina: | 4900*4500*2850mm | ||
| Realçar: | Serviços de usinagem cnc,centro fazendo à máquina da precisão |
||
Centro fazendo à máquina horizontal HM50/HM50B HM63/HM63B do CNC com
rigidez total mais alta da unidade e mais rapidamente
velocidade do movimento
Detalhe rápido:
1. A optimização finita do elemento do computador faz uma rigidez total mais alta da unidade e mais rapidamente
velocidade do movimento.
2. Todos os machados do movimento linear adotam guideways lineares.
3. Todas as peças são forçadas razoavelmente e têm a estrutura compacta.
4. O parafuso da bola da precisão do nível da pretensão C3 assegura.
5. Três machados adotam os acoplamentos flexíveis da elevada precisão R+W acoplados perto para assegurar
a precisão alta da posição no estado de pressa alto.
6. A casa da máquina da proteção, a descarga da microplaqueta e a drenagem completas são planejadas
estrutura avançada e segura.
7. A máquina adota o projeto de engenharia do corpo humano para certificar-se da operação
facilmente e com segurança.
8. O worktable da troca pode ser opcional.
9. Todos os tipos de medir o sistema de detecção principal e grating podem ser adicionados.
Descrição:
1. Garantia para esta máquina de rosqueamento
1. os coordenadores estão disponíveis para fazer o serviço ultramarino da maquinaria. Em alguns países, nós temos fazer ultramarino do agente
serviço da após-venda a tempo e profissional.
2. 24 horas de coração ao serviço do coração em linha ou móvel.
3. treinando em nossa fábrica e esteja em linha livre do custo.
4. a garantia é 12 meses, as peças quebradas pequenas está livre do custo substituir, peças sobresselentes é entregada com máquina
para a conveniência do cliente.
5. Nós oferecemos o melhor preço do agente e o preço do distribuidor.
2. Cliente e entrega
aceite ODM, OEM,
aceite a CORRENTE DE RELÓGIO, CFR, CIF, preço de EXW,
T/T 30% como o depósito e o equilíbrio antes das máquina ferramenta saem de nossa fábrica.
os produtos normais com tempo padrão da fabricação da configuração são 7-15 dias de trabalho.
Aplicações:
A máquina é apropriada para a fabricação militar, aeroespacial, automotivo, modelo, da maquinaria e as outras indústrias, papel
encaixote as peças das peças, tipo peças do disco, peças especial-dadas forma, partes por um fiture pode automaticamente terminar uma variedade de fazer à máquina
a trituração quatro de superfície, furando, furar, expandindo, dobradiça, empresa, assegura a precisão e o effiiency fazendo à máquina
Especificações:
Acessórios opcionais horizontais do centro de máquina
Movimentação do eixo do redutor do ● com ZF ou FB
A velocidade do eixo do ● é 8000rpm
● que centra-se na água
Tipo compartimento do armazenamento do ● da ferramenta (40)
Especificação horizontal HM50/50B do centro de máquina
|
|
HM50 | HM50B |
|
Tamanho da tabela de trabalho |
500*500 | 500*500 |
|
Quantidades da tabela de trabalho |
1 | 2 |
|
Divisão de escala do Worktable |
1 | 1 |
|
Curso da linha central X |
900 | 900 |
| Curso da linha central de Y | 750 | 750 |
| Curso da linha central de Z | 650 | 1250 |
|
Distância entre o centro do eixo e a superfície do worktable |
110-860 | 110-860 |
|
Distância entre a cara da extremidade do eixo ao centro do worktable |
230-880 | 230-1480 |
|
T-entalhe (largura de entalhe de No.* que *spacing) |
5-14×100 | 5-14×100 |
|
Atarraxamento do eixo |
BT50 | BT50 |
|
Velocidade do eixo |
8000rpm | 8000rpm |
|
Parafuso da bola da linha central de X.Y.Z |
4512,4512,5012 | 4512,4512,5012 |
|
Velocidade movente rápida da linha central de X.Y.Z |
24/24/24 | 24/24/24 |
| Guideways lineares da linha central de X.Y.Z | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| Conexão do motor da linha central de X.Y.Z | conexão direta | conexão direta |
| Poder do motor do eixo | 11/15 | 11/15 |
| Motor da linha central de X.Y.Z | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
Quantidade da ferramenta |
24 | 24 |
| Comprimento do diâmetro e peso máximos das ferramentas | 112mm/350mm/15g | 112mm/350mm/15g |
| Posicione a precisão | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Reposicione a precisão | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Faça à máquina a dimensão (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Capacidade de carga de tabela de trabalho |
500 | 500 |
|
N.W. |
8200 |
9500 |

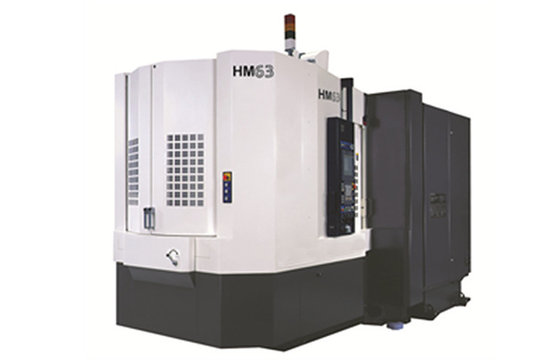

Especificação horizontal HM63/63B do centro de máquina
|
|
HM63 | HM63B |
|
Tamanho da tabela de trabalho |
630*630 | 630*630 |
|
Quantidades da tabela de trabalho |
1 | 2 |
|
Divisão de escala do Worktable |
1 | 1 |
|
Curso da linha central X |
1000 | 1000 |
| Curso da linha central de Y | 850 | 850 |
| Curso da linha central de Z | 1050 | 1050 |
|
Distância entre o centro do eixo e superfície do worktable |
110-960 | 110-960 |
|
Distância entre a cara da extremidade do eixo ao centro do worktable |
50-1100 | 50-1100 |
|
T-entalhe (largura de entalhe de No.* que *spacing) |
5-18×100 | 5-18×100 |
|
Atarraxamento do eixo |
BT50 | BT50 |
|
Velocidade do eixo |
6000rpm | 6000rpm |
|
Parafuso da bola da linha central de X.Y.Z |
5012,5012,5012 | 5012,5012,5012 |
|
Velocidade movente rápida da linha central de X.Y.Z |
24/24/24 | 24/24/24 |
| Guideways lineares da linha central de X.Y.Z | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| Conexão do motor da linha central de X.Y.Z | conexão direta | conexão direta |
| Poder do motor do eixo | 15/18.5 | 15/18.5 |
| Motor da linha central de X.Y.Z | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
Quantidade da ferramenta |
24 | 24 |
| Comprimento do diâmetro e peso máximos das ferramentas | 112mm/350mm/15g | 112mm/350mm/15g |
| Posicione a precisão | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Reposicione a precisão | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Faça à máquina a dimensão (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Capacidade de carga de tabela de trabalho |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
