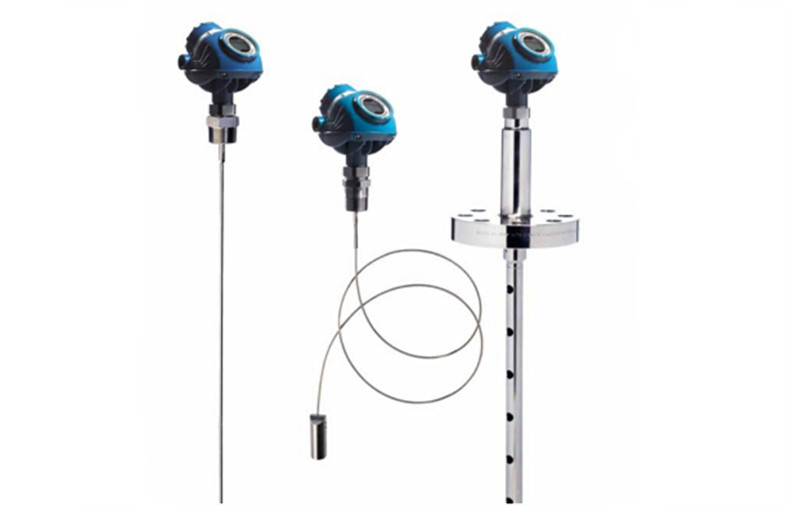

Indústria transmissor do nível de Rosemount de 5300 séries para a relação submersa

Transmissor do nível de Rosemount de 5300 séries para o nível de líquidos ou de relações submersas, líquidos da relação, sólidos

Detalhe rápido:

· 5301 para o nível de líquidos ou de relações submersas

· 5302 para líquidos do nível e da relação

· 5303 para o nível de sólidos

· Princípio de medida de (TDR) do reflectometry do domínio de tempo

· SST, Monel, Hastelloy ou materiais PTFE-cobertos da ponta de prova de SST

· 4-20mA com CERVO ou saída sobrepor de uma comunicação de Fieldbus

· Até a temperatura do processo 752°F

· Até 5000 (barra 345) libras por polegada quadrada de pressão do processo em 100°F

· Segurança intrínseca ou explosão/Aprovações à prova de chama

Descrição:

O Rosemount transmissor nivelado de 5300 séries é nosso radar da onda guiada do fio do prêmio 2 para medidas desafiantes do nível e da relação em líquidos, em pastas e em sólidos. O Rosemount transmissor nivelado de 5300 séries entrega tudo que você esperaria de um radar do processo da melhor-em-classe - confiança superior, características avançadas da segurança, a manipulação sem esforço, e conectividade ilimitada.

O radar da onda guiada é uma técnica de medida nivelada contínua que ofereça diversas vantagens. É virtualmente não afetado pela temperatura, pela pressão, e pelas mistura de gases do vapor. Não tem nenhuma peça movente e exige conseqüentemente quase nenhuma manutenção. Mede o nível diretamente e é conseqüentemente não afetado pela maioria de mudanças fluidas da propriedade, incluindo mas nao limitadas às mudanças da densidade e da viscosidade.

O Rosemount transmissor nivelado de 5300 séries é baseado na tecnologia de (TDR) do Reflectometry do domínio de tempo. Os pulsos da microonda do nanossegundo da baixa potência são guiados abaixo de uma ponta de prova submersa nos meios de processo. Quando um pulso do radar alcança meios com uma constante dieléctrica diferente, a parte da energia está refletida ao transmissor. A diferença de tempo entre o pulso transmitido e refletido é convertida em uma distância de que o nível total ou o nível de relação são calculados.

O Rosemount transmissor nivelado de 5300 séries entrega o desempenho do de ponta com DST, que é um interruptor rápido para a transmissão do sinal entre o transmissor e o receptor. O Rosemount o transmissor nivelado de 5300 séries minimiza perdas do sinal, que conduz a um sinal recebido duas a cinco vezes mais forte comparado a outros transmissores do radar da onda guiada. Isto conduz a uma relação de relação sinal-ruído melhor e a uma capacidade aumentada segurar fatores de perturbação. Igualmente permite as escalas por muito tempo de medição (até 164 ft (50m)) e medidas nos baixos meios reflexivos (dieléctricos de 1,4), mesmo com uma única ponta de prova da ligação.

O Rosemount transmissor nivelado de 5300 séries tem uma cabeça dupla do compartimento para separar a eletrônica da conexão de cabo. Caracterizando terminais de aceso fácil e robustos do cabo e uma exposição fácil de ler opcional, o Rosemount cabeça do transmissor de 5300 séries ao nível pode ser 360° girado e é removível quando o tanque estiver no serviço. Não há nenhuma harmonização entre a cabeça e sonda. Toda a esta adiciona acima ao custo reduzido e à segurança aumentada.

As pontas de prova estão disponíveis em estilos e em materiais diferentes, com opções para segurar igualmente a pressão e a temperatura extremas. O ™ do mestre do radar de Rosemount com sua relação de fácil utilização é a instalação e o software finais da pesquisa de defeitos. O Rosemount que 5300 séries nivelam poderes do transmissor a arquitetura de PlantWeb entregando o melhor transmissor Multivariable do ™ (em nível e conecte da mesma unidade de 2 fios), a melhor instalação pratica, e a inteligência do melhor campo com diagnósticos avançados para o fieldbus do ® do CERVO e do ™ da FUNDAÇÃO. Isto permite a manutenção dinâmica para a disponibilidade aumentada do processo.

O Rosemount 5300 séries nivela usos do transmissor os mesmos dois fios para a fonte e a comunicação de alimentação. Os dados da medida são transmitidos como um sinal análogo de 4-20 miliampère com um sinal digital sobrepor do fieldbus do sinal do ® do CERVO ou do ™ da FUNDAÇÃO. O sinal do ® do CERVO pode ser usado em um modo do multidrop. Enviando o sinal digital do ® do CERVO ao Tri laço opcional do ® do CERVO, é possível ter até três sinais 4-20mA análogos adicionais.

Aplicações:

O Rosemount transmissor nivelado de 5300 séries é nosso radar da onda guiada do fio do prêmio 2 para medidas desafiantes do nível e da relação em líquidos, em pastas e em sólidos. O Rosemount transmissor nivelado de 5300 séries entrega tudo que você esperaria de um radar do processo da melhor-em-classe - confiança superior, características avançadas da segurança, a manipulação sem esforço, e conectividade ilimitada.

Especificações:

Vantagens competitivas:

• Capacidade principal e confiança da medida da indústria fornecidas pela tecnologia direta do interruptor
• Disponibilidade aumentada da planta com diagnósticos e funcionalidade avançados de PlantWeb®
• Segurança aumentada e FMEDA provado apropriados para SIL2 com um SFF>90%
• Custo reduzido e segurança aumentada do projeto modular robusto
• Penetrações reduzidas da contagem e do processo do instrumento com um transmissor de MultiVariable™
• Qualidade melhorada da produção e de produto devido ao desempenho e à precisão superiores
• Custo startup reduzido com as ferramentas de configuração poderosas e fáceis de usar e a integração sem emenda da planta
• Desempenho melhorado da compatibilidade electrónica e segurança mais alta com relação galvânico esperta
• Custos de operação reduzidos com manutenção com carácter de previsão e pesquisa de defeitos fácil
