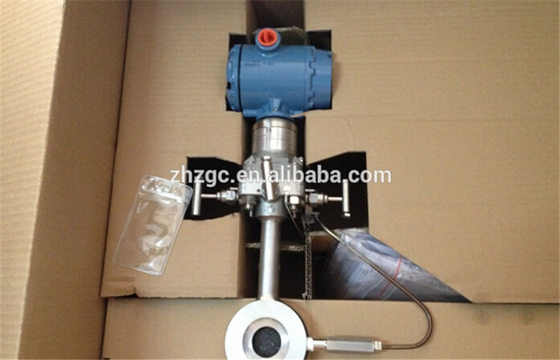

Medida volumétrico eletromagnética do medidor de fluxo do orifício de Rosemount

Medida volumétrico eletromagnética do medidor de fluxo do orifício de Rosemount

Detalhe rápido:

                               Fabricado por Rosemount

·                          1/2 a 12" tamanho da tubulação

·                          Disponível até a avaliação da pressão do ANSI 600#

·                          Segue o padrão do setor que utiliza projeto da torneira do canto de ASME e de ISO

·                          A instalação entre flanges aumentar-enfrentadas existentes

·                          O auto que centra o anel assegura a precisão óptima ao melhorar a instalação

·                          Precisão volumétrico do fluxo até 1,65% na rejeição do 8:1

·                          uma estabilidade de 5 anos

·                          um tempo de resposta de 100 milissegundos

·                          Plataforma Coplanar para a flexibilidade da instalação

·                          Disponível com HART®, FOUNDATION™fieldbus, e protocolos de Profibus

 Descrição:

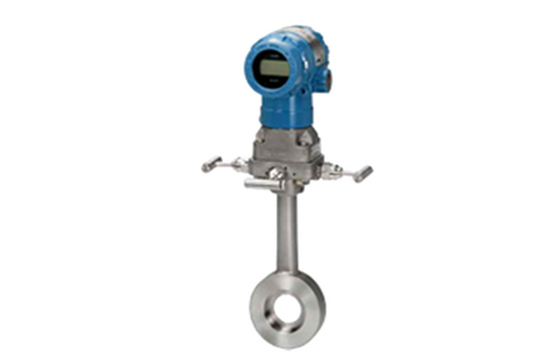

O medidor de fluxo do orifício do estojo compacto da série de Rosemount 3051CFC é um sistema de vigilância completo do fluxo projetado para aplicações fechados da monitoração do controle e do uso geral do laço. Integrando o transmissor de pressão 3051C com o elemento preliminar do orifício 405 compacto, Rosemount criou um elevado desempenho, dirige o medidor de fluxo da pressão diferencial da montagem que abaixa o custo instalado eliminando a necessidade para os encaixes, a tubulação do impulso, as válvulas, os adaptadores e os distribuidores fornecendo um único dispositivo empacotado junto para a instalação simplificada.

Projetou ser instalado entre todas as flanges existentes da aumentar-cara, o 3051CFC fornece a instalação direta e disponível em um sistema completo que chegue montado, calibrado, na pressão testada, e apronta-se para instalar.

Os componentes do medidor de fluxo da pressão diferencial do orifício do estojo compacto de Rosemount 3051CFC incluem o seguinte:

1.1.1 Transmissor de pressão Multivariable de Rosemount 3051C

O transmissor de Rosemount 3051C oferece o diferencial, o calibre, e as medidas da pressão absoluta com as capacidades avançadas projetadas encontrar uma vasta gama de aplicações e integrá-la facilmente nas instalações existentes ou novas. O 3051C tem uma precisão padrão da referência de 0,04% junto com a rejeição do 80:1 e um desempenho do total do real-mundo de 0,12% para fornecer a confiança em suas medidas da pressão. O 3051C utiliza software avançado e funcionalidade que incluem um sinal 4-20mA baseado fieldbus no CERVO de uma comunicação, da baixa potência de Hart® ou no FOUNDATION™.

1.1.2 Elemento de fluxo compacto do orifício de Rosemount 405

O orifício 405 compacto é apropriado para aplicações do líquido, do gás e do vapor no ½ a 12" as tubulações. Os 405 estão disponíveis em dois estilos do orifício: Acondicionamento e padrão. O 405C que condiciona o orifício compacto é ideal para aplicações com corrida limitada da tubulação. Somente exigindo 2 diâmetros da tubulação de um distúrbio ascendente (cotovelos, válvulas, redutores dobro), o 405C que condiciona o orifício compacto entrega a precisão de ±0.5%.

1.1.3 Os pedidos para o Rosemount 3051SFC comprimem o medidor de fluxo de orifício

·                          Produção de petróleo e gás

·                          Refinar

·                          Petroquímico

·                          Poder

·                          Utilidades

·                          Polpa e papel

·                          Gás natural

Aplicações:

O medidor de fluxo do orifício do estojo compacto da série de Rosemount 3051CFC é ideal para a medida volumétrico de líquidos relativamente limpos, ao igualmente ser apropriado para gás e vapor. As medidas são até 1,65% repetíveis e exatos na rejeição do 8:1. As ajudas centrando-se de um mecanismo eliminam a instalação imprópria que pode conduzir aos erros significativos nas leituras. O 3051CFC está disponível para a linha tamanhos de 1/2 a 12 polegadas e pressões a 600# (PN 100). Uma vasta gama de opções está disponível para personalizar o sistema a quase toda a aplicação

Especificações:

Vantagens competitivas:

Os medidores de fluxo de Rosemount 3051CF combinam a pressão 3051C provada
transmissor e a tecnologia preliminar a mais atrasada do elemento
• Precisão volumétrico do fluxo até 1,65% na rejeição do 8:1
• Disponível com o fieldbus de HART®, de FOUNDATION™, e os protocolos de Profibus
• uma estabilidade de 5 anos

Se você tem o interesse, contacte-me por favor.
