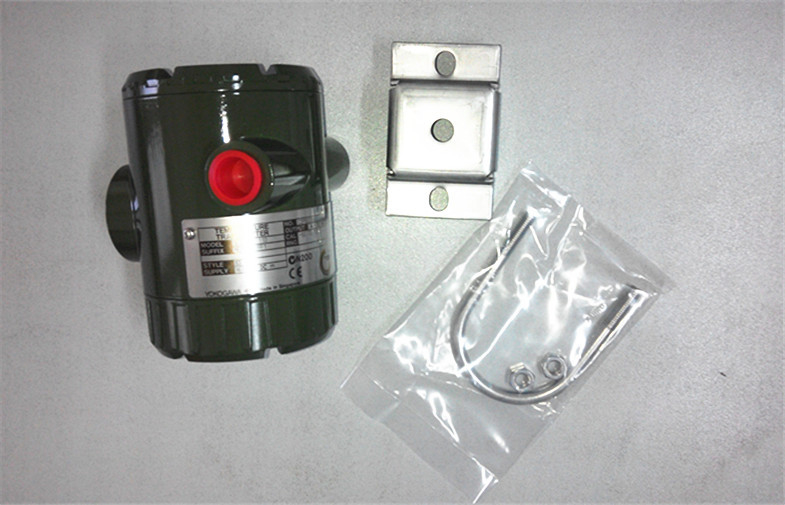

Elevada precisão à mão da entrada dupla do transmissor da medida da temperatura

Elevada precisão à mão da entrada dupla do transmissor da medida da temperatura

Detalhe rápido:

A construção no YTA310, o YTA320 adiciona entradas duplas e funções de entrada dupla para aumentar sua informação de processo. As funções de entrada dupla incluem o apoio falhado do sensor, a temperatura que calculam a média, e a temperatura diferencial. O YTA320 igualmente adiciona a disponibilidade de FOUNDATION™ Fieldbus toda a comunicação digital. O YTA320 é a escolha para aplicações do controle e da segurança.

As características YTA320 chaves incluem:

Entradas duplas do §

Escolha do § do protocolo do CÉREBRO, do protocolo de HART® 5, ou do FOUNDATION™ Fieldbus

Certificação do TUV NORD SIL 2/3 do § (protocolos do CÉREBRO e do CERVO)

Descrição:

Construção áspera

O alojamento duplo robusto do compartimento com terminais selados hermeticamente protege a eletrônica do ingresso da umidade e elimina a necessidade de expr a eletrônica ao ambiente. Isto assegura uma vida útil longa e uma estabilidade longa, ao reduzir a manutenção e o custo da posse. A confiança e a durabilidade são garantidas com conformidade 4x e IP67 do NEMA.

A pintura durável da cola Epoxy maximiza a resistência química; contudo, para a proteção máxima nos ambientes marinhos onde o pulverizador de sal e semi imersão é comum, um alojamento de aço inoxidável está disponível.

Precisão

O YTA320 permite linearização avançada de 20 tipos de sensores de temperatura e de sinais de entrada industriais. Utilizar um conversor selecionado do nível superior 16bit A/D permite que o YTA320 consiga um desempenho de ±0.05% da precisão de período calibrada com uma comunicação do CÉREBRO ou do CERVO 5. Com FOUNDATION™ Fieldbus, a precisão de período calibrada é ±0.009 do período calibrado.

Estabilidade

A estabilidade de YTA320 é herdada de seus projeto de produto e filosofia meticulosos do desenvolvimento. Contendo uma referência interna da precisão, YTA320 pode detectar e automaticamente corrigir para toda a instabilidade, entrega uma garantia de uma estabilidade de 5 anos.

Comunicações

O YTA320 tem 4 ao sinal de saída análoga de 20 miliampère com cavaleiro digital do protocolo do cérebro ou do protocolo de HART® 5. Igualmente tem a opção de todo o protocolo digital de FOUNDATION™ Fieldbus.

Entrada dupla do sensor

O YTA320 em capaz da entrada dupla do sensor. Com o processamento capablilty do tarnsmitter, esta entrada dupla pode ser usada para fornecer o apoio falhado do sensor, a temperatura que calculam a média, ou a medida diferencial da temperatura.

O YTA320 tem uma função alternativa falhada automática do sensor que transfira sem emenda ao sensor à espera quando necessária. Quando o sensor preliminar falha, o transmissor comutará automaticamente sobre ao sensor secundário à espera. Uma mensagem de erro é indicada no indicador local e uma mensagem de alarme é gerada para o sistema e o gestor de activos de anfitrião. O sensor falhado pode então ser substituído sem a informação de processo vital perdedora. Isto permite que o sensor seja substituído no próximo período conveniente da manutenção, evitando viagens desnecessárias ao campo e a uma parada programada de planta não planeada possível.

Harmonização do sensor

O Yokogawa YTA320 usa o padrão IEC751 para definir o relacionamento entre a resistência e a temperatura para sensores da RTD. Este relacionamento é referido como uma curva padrão. Os fabricantes do sensor usam este mesmo padrão, mas, devido ao processo da construção, cada sensor tem uma temperatura/relacionamento originais da resistência. Isto é referido como a curva real da RTD. (A curva real da RTD cai dentro da faixa da tolerância do padrão IEC751) nos anos 20, Hugh Longbourne Callendar e M.S. Van Dusen desenvolveram um grupo de coeficientes que alterariam a curva padrão para combinar a curva real da RTD; assim, removendo o erro gerado pela diferença entre as duas curvas. O YTA320 de Yokogawa com a opção do CM1 pode aceitar estes coeficientes para ajustar a curva padrão para combinar a curva real da RTD do sensor; eliminar este erro melhora a precisão do sistema de YTA320/sensor.

Aplicações:

Solução de Electrolyzer: Instrumentos e solução para a aplicação da planta de Electrolyzer da Íon-Membrana

A soda cáustica e o ácido clorídrico, produzidos em plantas do electrolyzer, são materiais fundamentais usados nas variedades de indústrias; os produtos químicos, os fármacos, os gasolina-produtos químicos, a polpa e os papéis, o lucro etc. são o resultado da produção eficaz com custo minimizado do corredor/manutenção. O controle apropriado do processo trá-lo estabilizou a qualidade dos produtos com o lucro operacional vasto.

Medida na produção combinada e na caldeira de poder do cativo

O vapor é ainda um dos métodos os mais populares de fornecer uma fonte de energia a um processo e a suas operações associadas. As medidas mais exatas e mais seguras que são feitas, as decisões mais informado podem ser tomadas que custos da influência e qualidade de produto.

Indústrias: Óleo & gás rio acima, refinar, petroquímico de Bulk&, produto químico da especialidade, poder, polpa e papel, ferro e aço

Polpa & papel: Instrumentos e solução para a polpa & a indústria de papel

A melhoria contínua da tecnologia é em curso na polpa & na indústria de papel obter o desempenho melhor possível. O desempenho melhorado da planta traduz à melhoria mais de alta qualidade e mais barato, e simultaneamente à operação de planta a favor do meio ambiente.

Indústria: Polpa e papel

Especificações:

Vantagens competitivas:

1. Desempenho proeminente

Microprocesser-baseado detectar a tecnologia assegura a precisão alta e a confiança.
 confiança 2.High
o alojamento do Duplo-compartimento realiza a capacidade alta da resistência aos ambientes ásperos, e YTA110 tem a capacidade SIL2 para a exigência de segurança.
3.Variety de entradas do sensor

O tipo de entrada do sensor é usuário-selecionável dos pares termoeléctricos (T/C), RTDs, ohms, ou milivolts da C.C.

uma comunicação 4.Digital
 O protocolo de comunicação do CÉREBRO ou do HART® está disponível. A configuração do insturment pode ser mudada pelo usuário com utilização do comunicador de BT200 ou de CERVO

função 5.Self-diagnostics
A capacidade dos auto-diagnósticos asseguram o desempenho a longo prazo e mais barato contínuos da posse.

exposição 6.LCD com bargraph
A exposição do LCD fornece um readout digital e o bargraph dos por cento simultaneamente.

7. Entradas universais duplas (modelo YTA320)
O YTA320 pode aceitar o par termoeléctrico dois, a RTD, o ohm ou do milivolt da C.C. entradas.  A medida diferencial ou média da temperatura é selecionável. A função alternativa do sensor para automaticamente interruptor-sobre do preliminar ao apoio em cima da falha do sensor.
