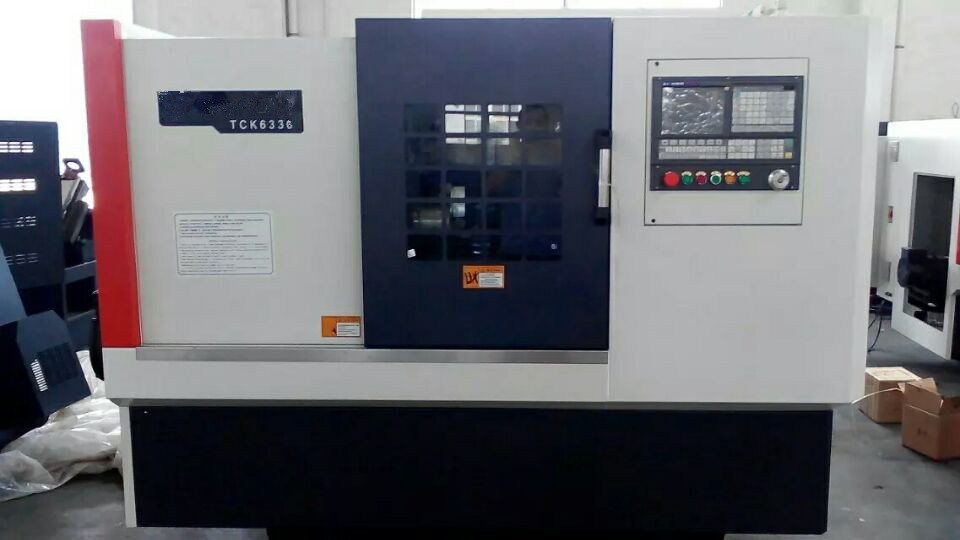

45 graus inclinam a máquina do torno do CNC da cama com os guideways lineares de Taiwan





Detalhe rápido:

• tipo cargo do grupo de 4 ferramentas
• o eixo une 4000 RPM
• Guideway linear de Taiwan Hiwin
• 6" tornaram ôco o cilindro do óleo



Descrição:

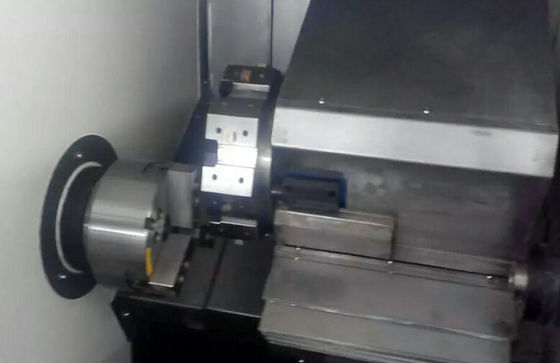

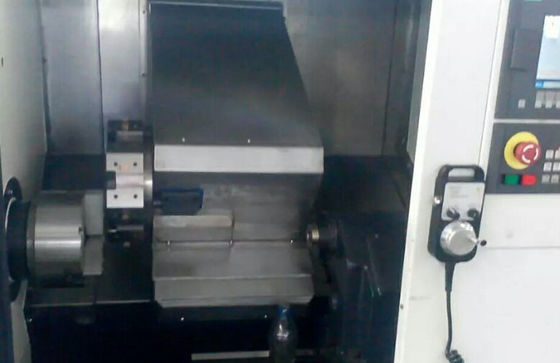

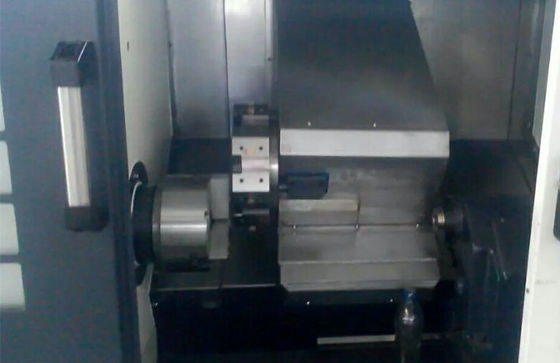

Esta máquina adota 45 a cama integrada rígida a mais alta, grande eixo do torque, maneira linear do guia de Taiwan, esta assegura à máquina uma rigidez mais alta, uma precisão mais alta e um centro mais alto do eixo da velocidade perto do operador faz a carga e os workpieces do descarregamento mais convenientes.

 uma base mais pesada particularmente projetada da parte inferior da carga, cama alargada da máquina, placa reforçada assegura para encontrar o stength alto que faz à máquina exigências restritas.

  b. Adote a unidade independente alta rígida e da elevada precisão do eixo, transmissão é pela correia de V, pode começar estàvel e o lipido de smoothly.lubrication, reduz obviamente a deformação térmica do eixo, a estabilidade térmica do aumento e a precisão.


  c. O sistema de alimentação adota TAIWAN tipo famoso Hiwin maneira linear do guia e a dureza do parafuso da bola de Hiwin sobre 58 graus como a configuração padrão, assegura a velocidade a mais alta, a precisão fazendo à máquina a mais alta e o desempenho dinâmico excelente.

  d. Equipe o mandril tornado ôco tipo de Taiwan e o cilindro tornado ôco do óleo, a torreta hidráulica servo da ferramenta e o tailstock hidráulico, servo motor de Japão YASKAWA como a configuração padrão.

  e. Controlador de Taiwan LNC como a configuração padrão, GSK, KND, FANUC, MITSUBISHI, SIEMENS etc. em opcional.

  f. A cama da máquina adota 45 graus inclina, uma cama integral moldada da resina da parte areia excelente, força de torção e a rigidez flexural é aumentada obviamente, entrementes fácil e rápido para o transtorte da microplaqueta





Primeiro é apropriado para carregar e processar da engrenagem

O segundo tipo é apropriado para o processamento da alta velocidade e da elevada precisão

Os clientes poderiam escolher qualquer tipo delas.


Especificações:



TCK6332

Especificações	Unidade	TCK6332
Balanço máximo sobre a cama	milímetro	Φ320
Balanço máximo sobre a corrediça transversal	milímetro	Φ120
Mandril	polegada	mandril de aro, 6
Curso da linha central X	milímetro	400
Curso da linha central de Z	milímetro	300
Velocidade do eixo	RPM	3,000rpm
Nariz do eixo		A2-5
diâmetro do Através-furo do eixo	milímetro	Φ48
Diâmetro da barra do eixo	milímetro	Φ38
Velocidade de alimentação rápida	m/min	15
Cortando a velocidade de alimentação	mm/min	1-15,000
Torque do motor da linha central de X/Z	Nanômetro	7/7
Poder do motor do eixo	quilowatt	5,5
Tamanho da seção da barra da ferramenta	milímetro	25x25
Precisão da posição de X/Z	milímetro	0.016/0.02
Repetibilidade de X/Z	milímetro	0.006/0.006
Dimensões da máquina (L*W*H)	milímetro	1,600*1,600*1,630
Nanowatt	quilograma	1.700



TCK 6340

máquina TCK6340 do fabricante	especificação
Balanço máximo sobre a cama	400mm
balanço máximo sobre a corrediça transversal	120mm
linha central x	300mm
linha central de z	300mm
Guideway	Guideways lineares de Taiwan Hiwin
Velocidade do eixo	1500rpm/4500rpm
Nariz do eixo	A2-5
diâmetro do Através-furo do eixo	48mm
Velocidade movente rápida	20m/min
Motor do eixo	5.5kw
torque do motor de x/z	7/7 de nanômetro
Seção da barra da ferramenta	25*25mm
Ferramentas	tipo gany cargo de 4 ferramentas
precisão da posição de x/z	0.016/0.02 milímetros
repetibilidade de x/z	0.006/0.006mm
dimensão da máquina	1800*1750*1700mm
N.W.	1800KG





Aplicações:



Aplicável ao automóvel, motocicleta, eletrônica, o espaço aéreo, indústria militar, óleo e outras indústrias, podiam girar a superfície cónica, superfície circular do arco, cara da extremidade das peças giratórias e podiam girar o vários as linhas e mais métricos e da polegada com a eficiência mais alta no processamento automático do volume e da elevada precisão





Vantagens competitivas:



•  torno do CNC da cama da inclinação 45°
•  Guideways lineares de Taiwan da precisão mais alta
•  A microplaqueta que transporta a capacidade é grande e conveniente, o cliente poderia escolher a microplaqueta que transporta na parte dianteira ou na parte traseira
•  A unidade do eixo tem dois tipos, o tipo pesado do corte e o tipo de alta velocidade
•  Tipo cargo do grupo da ferramenta
