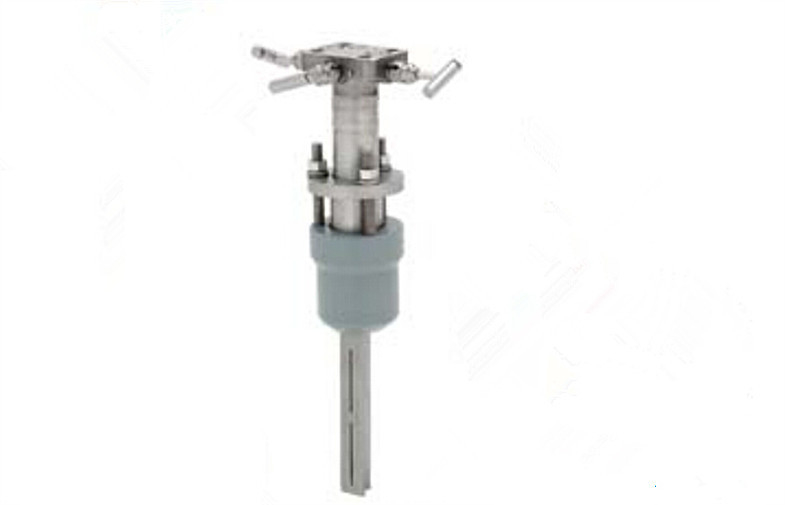

Transmissor 485 combinado com o 3051S ou 3095 MultiVariable preliminar de Annubar do medidor de fluxo de Rosemount Annubar

Detalhe rápido:

• O projeto inovativo do entalhe e da T-forma aumenta a precisão a ±0.75%
• Grande variedade de configurações da montagem
• A cabeça múltipla integral permite a montagem direta de transmissores do DP
• O projeto da Flo-Torneira permite a instalação sem parada programada de sistema
• Tipos fluidos ideais: líquido, gás, e vapor

Descrição:

Indústria que conduz medidores de fluxo integrados do DP
Integrando a eletrônica do transmissor de pressão com o Annubar
Calculando a média do tubo Pitot (APT), Rosemount fornece o mais alto
executando o medidor de fluxo do DP da inserção. Este medidor de fluxo inteiramente integrado
elimina a necessidade para os encaixes, tubulação, válvulas, adaptadores,
distribuidores, e suporte, reduzindo desse modo a solda e
tempo de instalação.
Desempenho melhorado com medição inovativa
técnicas
O projeto frontal do entalhe do Annubar e a forma revolucionária melhoram
a precisão e a repetibilidade de cada medida do fluxo apontam.
Controle de processos apertado é ganhado pela força de sinal aumentada e
ruído reduzido do sinal.
As medidas do fluxo maciço do tempo real estão disponíveis com
o projeto integral do sensor de temperatura
O sensor T-dado forma patenteado inclui selada,
pressão-retendo o thermowell que permite o fluxo maciço em toda a linha
tamanhos com uma única penetração da tubulação. Tecnologia Multivariable dentro
as aplicações do gás e do vapor compensam a pressão e
variações da temperatura, que podem causar erros significativos do fluxo.
O uptime da planta é aumentado com o livre de manutenção
projeto
O sensor de Annubar é projetado impedir dentro o desgaste e o bloqueio
a tubulação. A eletrônica é a mais estável na indústria e
permite ciclos de uma calibração de até 10 anos, fornecimento significativo
economias da manutenção.
Economias de energia ganhadas com o permanent mínimo
perda de pressão
O projeto não-constringindo do sensor de Annubar cria
bloqueio mínimo na tubulação, que reduz a pressão permanente
perda. A perda de pressão permanente pode ser convertida diretamente em
as economias de energia sob a forma do compressor custaram para o gás, elétrico
custe para líquidos de bombeamento, e custos do combustível para gerar o vapor.

Aplicações:

Série do medidor de fluxo de Annubar: Rosemount 3051SFA
ProBar®, 3095MFA massa ProBar®, 485, e 285
O último modelo, quinta geração Rosemount 485 Annubar
combinado com o 3051S ou o transmissor 3095 MultiVariable cria
um inserção-tipo exato, repetível e seguro medidor de fluxo.
O Rosemount 285 fornece um produto comercial que oferece para
suas aplicações de uso geral.

Especificações:

Desempenho
Suposições da indicação do desempenho
Identificação medida da tubulação.
Fator do coeficiente de descarga
±0.75% do caudal
Repetibilidade
±0.1%
Linha tamanhos
• Tamanho 1 do sensor: 2 dentro. a 8 dentro. (50 a 200 milímetros)
• Tamanho 2 do sensor: 6 dentro. a 96 dentro. (150 a 2400 milímetros)
• Tamanho 3 do sensor: 12 dentro. a 96 dentro. (300 a 2400 milímetros)

Execução sob medida
Contacte um representante da gestão de processo de Emerson para
auxílio. Uma folha de dados da configuração é exigida antes da ordem
para a verificação da aplicação.
Rejeição do fluxo
10:1or melhor
Revestimento da superfície do sensor de Annubar
A superfície dianteira do Annubar preliminar textured para a elevação
Aplicações do número de Reynolds (tipicamente gás e vapor).
a textura de superfície cria uma camada de limite mais turbulento no
superfície dianteira do sensor. A turbulência aumentada produz a
separação mais predizível e mais repetível de fluxo na borda de
o sensor. O revestimento de superfície apropriado será determinado para
cada aplicação pela cola da gestão de processo de Emerson
programa, software do conjunto de ferramentas do instrumento.

Funcional
Serviço
• Líquido
• Gás
• Vapor
Limites da temperatura do processo
Dirija o transmissor da montagem
• °F 500 (°C) 260
• °F 750 (°C) 398 quando usado com uma montagem direta, elevação
distribuidor da válvula da temperatura 5 (conexão do transmissor
Código da plataforma 6)
Transmissor remoto da montagem
• °F 1250 (677 °C) – material do sensor de Hastelloy
• °F 850 (454 °C) – material de aço inoxidável do sensor
Limites da pressão e da temperatura (1)
Dirija o transmissor da montagem
• Até ANSI 600# (1440 psig no °F 100 (barra 99 no °C) 38)
• A medida integral da temperatura não está disponível com
Flangeado montando o tipo maior do que a classe 600
Transmissor remoto da montagem
• Até ANSI 2500# (6000 psig no °F 100 (barra 416 no °C) 38)

Vantagens competitivas:

O elemento preliminar de Rosemount 485 Annubar utiliza um projeto T-dado forma do sensor isso
ofertas melhores na precisão e no desempenho da classe.
• Precisão de até 0,75% caudais
• A mais baixa perda de pressão permanente de algum medidor de fluxo do DP
• Disponível em 2 a 96 dentro. (50 - 2400 milímetros) alinhe tamanhos
