Sensor analítico da condutibilidade de 228 submersões Toroidal/inserção dos instrumentos de análise da água de Rosemount

Detalhe rápido:

 Fabricado por Rosemount analítico

Construção áspera

Temp máximo;

AUGE do: 120°C (248°F)

AUGE do: 200°C (392°F)

o Tefzel: 120°C (248°F)

Pressão máxima;

AUGE do: 295 psig

o Tefzel: 200 psig

Tolera a vibração alta

Comprimento de cabo máximo: 200ft

RTD integral

Descrição:

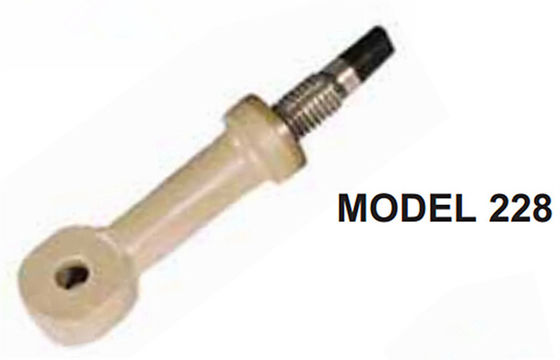

O modelo 228 é um tipo sensor toroidal da submersão-inserção. Porque mede a condutibilidade induzindo uma corrente, os toróides não precisam de tocar na amostra, mas podem ser encerrados no plástico. Assim, ao contrário dos sensores do eléctrodo do metal, o sensor do modelo 228 pode ser usado em amostras corrosivas e sujas. É igualmente ideal para medir líquidos altos da condutibilidade.

O sensor está disponível no AUGE vidro-enchido e em Tefzel® enchido e não preenchido. O limite da temperatura é 248ºF (120ºC); embora uma alta temperatura (392ºF (200ºC)) A versão do AUGE está disponível. O limite da pressão para sensores do corpo do AUGE é 295 psig (2135 Abs do kPa) e para o corpo de Tefzel os sensores são 200 psig (Abs 1480 do kPa).

Os conjuntos mecânicos e manuais da retração que permite que o sensor seja removido do processo que conduz sem interromper o processo e drenar a linha estão igualmente disponíveis.

Especificações:

Materiais molhados: AUGE Vidro-enchido

Temperatura: 32ºF - 248ºF (0ºC - 120ºC)

Pressão: 295 psig (2135 Abs do kPa)

Escala da condutibilidade:
analisador 1056 e 56: minuto de 5 uS/cm -- 500 mS/cm máximos
todos os outro: minuto de 50 uS/cm -- 1000 mS/cm máximos

Conexão do processo:
-80: 1 polegada MNPT
-81: 7/8-inch 9 UNC

Comprimento de cabo: 20 ft (6,1 m)

Comprimento de cabo máximo: 200 ft (61 m)

A instalação: Instale o sensor de modo que seja imergido completamente no líquido do processo.

Vantagens competitivas:

CORROSÃO E RESISTÊNCIA SUJAR com os sensores toroidal decontacto - grandes para o uso em líquidos sujos, corrosivos, ou altos da condutibilidade para concentrações de medição de ácido, de base, e de soluções de sal.

PARAFUSO-EM OU AS OPÇÕES RETRÁTEIS da INSTALAÇÃO permitem que o sensor seja removido do encanamento e dos tanques sem interromper e drenar o equipamento.

A CONSTRUÇÃO ÁSPERA tolera aplicações altas da vibração tais como bandejas do abanador da lama de perfuração. O quadro e os toróides do metal overmolded com o AUGE (vidro-enchido) ou o Tefzel (vidro-enchido ou não preenchido).

ALTA TEMPERATURA (392oF (200oC)) opção disponível
Tolera a vibração alta
Comprimento de cabo máximo: 200ft

COMPENSAÇÃO de TEMPERATURA com RTDs integral.
