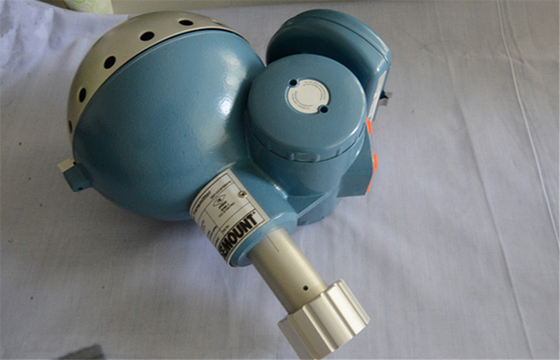

Transmissor nivelado do radar de Rosemount 5600

Transmissor nivelado do radar de Rosemount 5600

Detalhe rápido:

· fonte de alimentação de 24-240V AC/DC

· FMCW, 10 gigahertz livram a propagação do principal da medida do radar

· precisão da polegada ±0.2

· saída de Fieldbus da FUNDAÇÃO de uma comunicação do CERVO 4-20mA

· Ex-Aprovações: ATEX à prova de chama, CSA à prova de explosões, FM: À prova de explosões, IECEx: À prova de chama

· NEMA 4, IP66, proteção do ingresso IP67

· Cerco moldado do alumínio de molde com compartimentos duplos

Descrição:

4 o fio Rosemount transmissor do nível do radar de 5600 séries tem um microprocessador decontacto do elevado desempenho que permita tratamento dos sinais avançado e características deseguimento espertas. Junto com sua sensibilidade alta o transmissor do radar pode detectar e avaliar todos os ecos dentro do tanque ou da embarcação. O Rosemount transmissor do nível do radar de 5600 séries apoia e ajuda ao usuário a uma configuração bem sucedida em aplicações do nível do processo de fácil às situações complexas do processo.

O Rosemount transmissor do nível do radar de 5600 séries usa a tecnologia de microonda avançada para obter a confiança e a precisão as mais altas. Mede o nível de líquidos, de pastas, e de sólidos. O Rosemount transmissor do nível do radar de 5600 séries opera-se em uma vasta gama de temperaturas, de pressões, de mistura de gases do vapor, e de várias condições de processo.

Um Rosemount transmissor do nível do radar de 5600 séries consiste em uma cabeça do transmissor e em uma conexão do tanque que incluem a antena. A cabeça do transmissor e o interior da eletrônica são permutáveis sem abrir o tanque. As antenas estão disponíveis em quatro modelos. A antena de haste é apropriada para os tanques com aberturas pequenas. Uma flange existente do tanque pode ser usada como a conexão do tanque. A antena do cone é apropriada para a livre-propagação e a instalação montada tubulação. As extensões do cone estão disponíveis e as antenas opcionais do cone com uma conexão da limpeza/de nivelamento estão disponíveis. A antena do selo do processo expor somente apropriado material para aplicações higiênicas ou corrosivas. O prato do selo do processo é feito de PTFE. A antena parabólica é apropriada para materiais contínuos, pode suportar a contaminação pesada, e pode ser equipada com uma tampa protetora de PTFE para reduzir os efeitos de ambientes empoeirados.

As antenas do cone e de haste, exceto o cone com conexão de nivelamento, são projetadas com uma placa protetora. A placa e a antena (material de aço inoxidável ou opcional) junto com o selo e os anéis-O do tanque (PTFE ou quartzo) são as peças molhadas expor à atmosfera do tanque. Isto permite o uso de uma flange existente, ou uma alternativa mais barata da flange. As flanges fracas estão disponíveis.

O Rosemount transmissor do nível do radar de 5600 séries tem uma fonte de alimentação com uma escala ultra-larga da entrada de 24 a C.A. 240V ou a C.C., 0-60 hertz. A cabeça do transmissor tem duas caixas de junção separadas. Um é para cabos distribuidores de corrente do sinal de uma saída preliminar non-intrinsically segura e. O outro é usado normalmente para o CERVO intrìnseca seguro de (IS)/saídas análogas ou opcionalmente para a não-ESTÁ saída análoga secundária. As saídas preliminares podem ser fieldbus do CERVO ou da FUNDAÇÃO, É ou não-ESTÁ. O CERVO e as saídas análogas secundárias podem ser ativos ou passivos segundo opções exigidas.

Aplicações:

O Rosemount transmissor do nível do radar de 5600 séries usa a tecnologia de microonda avançada para obter a confiança e a precisão as mais altas. Mede o nível de líquidos, de pastas, e de sólidos. O Rosemount transmissor do nível do radar de 5600 séries opera-se em uma vasta gama de temperaturas, de pressões, de mistura de gases do vapor, e de várias condições de processo.

Especificações:

Vantagens competitivas:

• O melhor desempenho e uptime fornecidos perto
sensibilidade principal do mercado
• O tratamento dos sinais original permite
condições de processo desafiantes
• Nível extremamente seguro e exato
transmissor devido a sua repetibilidade alta
• Conexão fácil com o poder ajustável
fonte, 24-240 Vac/dc, 0-60 hertz
• Configuração e instalação fáceis com inteligente
software support
• Flexibilidade alta da aplicação com um extensivo
seleção das antenas e dos materiais
• Custos de manutenção minimizados sem o contato

e nenhumas peças moventes; nenhuma nova aferição
exigido

• Cabeças permutáveis do transmissor e
antenas
