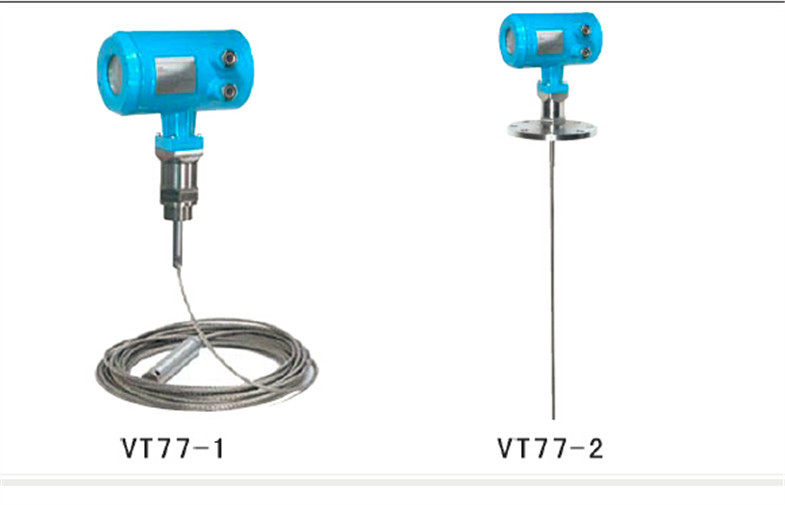

transmissor nivelado do radar com cabo de aço inoxidável

transmissor nivelado do radar com cabo de aço inoxidável

Detalhe rápido:

• -40ºC à temperatura de funcionamento 80ºC
• 100% isolamentos 316L de aço inoxidável.
• Grande variedade de amplitudes da pressão e de saídas elétricas
• Baixo custo e pacote compacto
• de aço inoxidável com construção rígida e robusta.
• O tampão de proteção com um furo pequeno
• A tecnologia excelente da selagem
• um cabo impermeável com mangueira do respiradouro
• 0,25%, 0,50% precisões

Descrição:

O radar da onda guiada da série VT77 é instrumento de medição baseado no princípio de curso do tempo,

as ondas de radar viajam na velocidade da luz, o tempo de funcionamento podem ser através dos componentes eletrônicos

são convertidos em sinais nivelados. Sonde um pulso de alta freqüência e ao longo da ponta de prova do cabo ou da haste

a propagação, quando o pulso encontra a superfície material é refletida para trás pelo instrumento do receptor dentro

 a recepção e o sinal da distância em um sinal.

Entrada

O sinal refletido do impulso é transmitido ao longo do proble ao circuito do calibre. O processador da microonda processa este sinal, e reconhece o eco da onda do impulso da microonda da superfície material. O sinal correto do eco da onda é reconhecido pelo softwave inteligente, a distância da superfície material D é proporcional ao tempo de vôo do impulso T:

D=C×T/2

C está a uma velocidade da luz.

Como a distância do tanque vazio E é sabida, assim

L=E-D

Saída

Entrando a altura vazia E do tanque (ponto zero), a altura completa do tanque (escala de medição completa) e algum parâmetro da aplicação são ajustados. Com os parâmetros da aplicação, o transmissor adaptar-se-á automaticamente ao ambiente de medição, saída 4-20mA correspondente.

Distância de medição

A seguinte tabela indica as relações entre meios e a distância de medição

Aplicações:

Usado para o escaninho da grão, combustível de óleo/água/tanque do pó, líquido

Especificações:

Vantagens competitivas:

oferecimento do preço 1.Competitive
método do tempo de atraso 2.Special
3.Stable e medida precisa muito no curto período de tempo
