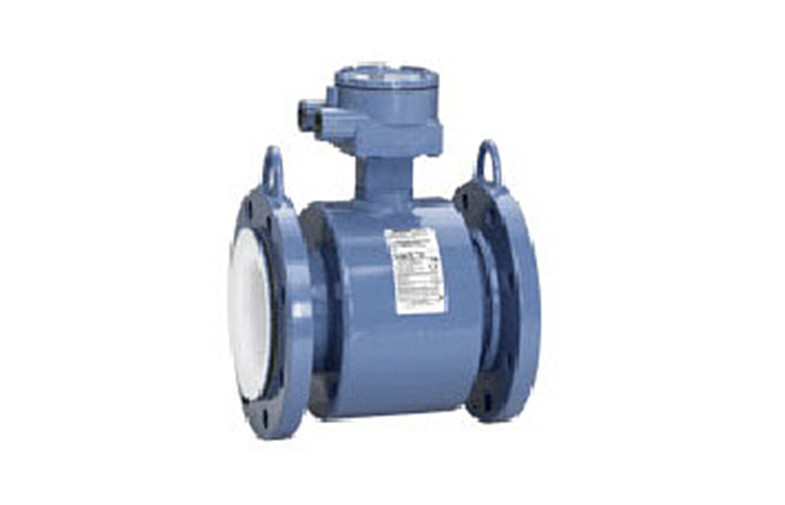

Rosemount 8705 flangeou sensor de Flowtube flangeou sensores do flowtube para líquidos e pastas condutores

Detalhe rápido:

1. Fabricado por Rosemount
2. Estilo flangeado
3. 0,25% precisões do padrão; 0,15% opções da precisão alta disponíveis
4. ½ a um tamanho de 36 polegadas disponível
5. Poder pulsado da movimentação da bobina da C.C.
6. Projeto de processo padrão

Descrição:

O Rosemount 8705 sensores flangeados é fabricado de inoxidável e do aço carbono e soldado para fornecer um selo hermético que proteja contra a umidade e os outros contaminadores. O alojamento selado assegura a confiança máxima do sensor protegendo todos os componentes internos e prendendo dos ambientes os mais hostis. Todo o uso dos sistemas do magmeter de Rosemount pulsou a tecnologia da C.C. que fornece a fixação no ponto zero automática contínua para compensar variações no ambiente do processo; especialmente com seguintes caráteres:

1. o alojamento Todo-soldado do sensor assegura a confiança nos ambientes os mais ásperos
2. A vasta gama de tamanhos, alinhando materiais e materiais do eléctrodo para encontrar todo seu medidor de fluxo magnético precisa, aplicável ao diâmetro da tubulação de 15 milímetros a 900mm.
3. Comprimentos de configuração do ISO.
4. Exigência da instalação do sensor: 5D de rio acima e 2D tubulação a jusante em linha reta.
5. Precisão: 0,25% para o padrão e 0,15% para a opção da precisão alta.
6. Serviço: Líquidos e pastas condutores.
7. Seleção do transmissor: permutável com 8732E e 8712E.
8. Limite de escala superior: 12m/s.
9. Limite da temperatura: o °C -34 a 65 para a escala ambiental e máxima do processo é o °C -29 a 177 com forro de PTFE e de PFA.
10. Especificação física:

• material Não-molhado: 304SST ou 316SST para o sensor e as flanges, material inteiramente soldado para o abrigo e a pintura do poliuretano.
• Material molhado: PFA, PTFE, ETFE, poliuretano, neopreno, forro de Linatex e 316L SST, liga de níquel 276 (UNS N10276), tântalo, irídio da platina-20% de 80%, titânio para os eléctrodos.
• Conexão elétrica: Dois 1/2-14 conexões do NPT com os terminais de parafuso do número 8 são fornecidas no cerco terminal para a fiação elétrica.

Aplicações:

Especificações:

Etapa 1: Tipo do sensor de fluxo   Tipo Notas de aplicação Opção da precisão Linha tamanhos Poder da movimentação da bobina 8705 Projeto de processo padrão 0,25% Padrão 0,15% alto 15 - 900 milímetros 0,5 - 36 polegadas C.C. pulsada 8711 Peso leve compacto 0,25% Padrão 0,15% alto 4 - 200 milímetros 0,15 - 8 polegadas C.C. pulsada 8721 Projetado para o alimento & a bebida e a ciência da vida, o 3-A e o EHEDG 0,5% Padrão 0,25% alto 15-100 milímetros 0,5 - 4 polegadas C.C. pulsada 8707 Melhor fluxos na pasta de P&P, de M&M, e aplicações ruidosas 0,5% Padrão 0,25% alto 80 - 900 milímetros 3 - 36 polegadas Alto-Sinal C.C. pulsada   Etapa 2: Seleção do material do forro   Forro Notas Limites do Temp Tipo e linha tamanhos PFA O MELHOR FLUOROPOLÍMERO Resistência excelente aos produtos químicos e à abrasão. Apropriado para alguma aplicação. -20 a 350°F (- 29 a 177°C Flange 15 - 350 milímetros 0,5 - 14 polegadas Bolacha 4 - 8 milímetros 0,15 - 0,3 polegadas PTFE MELHOR FLUOROPOLÍMERO Mais eficaz na redução de custos do que PFA. Resistência química excelente, mas menos resistência de abrasão do que PFA. -20 a 350°F (- 29 a 177°C Flangeado 15 - 900 milímetros 0,5 - 36 polegadas Bolacha 15 - 200 milímetros 0,5 - 8 polegadas ETFE BOM FLUOROPOLÍMERO Resistência similar do produto químico e de abrasão a PTFE, mas uma temperatura mais baixa do maxium um mais caro. -20 a 300°F (- 29 a 149°C) Flangeado 15 - 400 milímetros 0,5 - 16 polegadas Bolacha 15 - 200 milímetros 0,5 - 8 polegadas Poliuretano Aplicado tipicamente à agua potável (nenhuns produtos químicos). Abrasão resistente às pastas com partículas pequenas. 0 a 140°F (- 18 a 60°C) Flangeado 15 - 900 milímetros 0,5 - 36 polegadas Neopreno Aplicado tipicamente à água e à água do mar. Abrasão resistente às pastas com partículas pequenas. 0 a 185°F (- 18 a 85°C) Flangeado mm* 80 - 1800 1,5 - 72 polegadas Etapa 3: Tipo do eléctrodo e seleção do material   Tipo do eléctrodo Notas de aplicação   Botão Projeto padrão do eléctrodo. Uso para a maioria de aplicações, especialmente onde a abrasão é um interesse. Tem a resistência justa ao revestimento que pode ser melhorado corretamente fazendo sob medida o sensor.   Cone O uso onde revestir está um interesse e nenhuns sólidos esta presente. O eléctrodo do cone não deve ser usado em aplicações do abrasivo ou da pasta porque as partículas conduzirão ao ruído aumentado do processo nos eléctrodos.   Material do eléctrodo Notas de aplicação 316L SST Material padrão do eléctrodo. Compatível com a maioria baixa de água da concentração - aplicações baseadas. Evite a utilização inoxidável em aplicações do ácido de uma concentração mais alta. Liga de níquel 276 Uso no meio aos ácidos da concentração alta onde SST não é aceitável. Uso nas aplicações com concentrações altas do cloreto, tais como a água do mar. Platina (Platina de 80%, irídio de 20%) O ideal para aplicações do licor encontrou na polpa e na indústria de papel. Igualmente ideal como uma opção de reposição do eléctrodo para cobrir quase cada aplicação em uma planta. Compatível com quase cada líquido do processo. Tântalo O ideal para o ácido da concentração alta flui como ácidos clorídricos e fluorídricos. Titânio Ideal para aplicações (baixas) cáusticas da concentração alta tais como hidróxidos do sódio e de potássio. Etapa 4: Seleção do transmissor   Tipo Notas Opção da precisão Fonte de alimentação Protocolo LOI da saída da interface de utilizador 8732 Montagem integral ou remota 0,25% STD 0,15% alto AC/DC global HART®, interruptor óptico LOI do fieldbus de Foundation™ ou exposição somente 8712 Parede remota 0,25% STD 0,15% alto AC/DC global Botão dedicado LOI do CERVO Sinal 8712 alto Parede remota. Compatível somente com flowtube 8707 0,5% STD 0,25% C.A. 115V CERVO Botão dedicado LOI Etapa 5: Diagnósticos e características aumentadas   Tipo Notas Disponibilidade Diagnósticos padrão Falha do hardware do transmissor; falha do software do transmissor; falha da bobina do sensor; tubulação vazia Com cada transmissor das E-Séries   D1 Opção da precisão alta (0,15%) 8732 e 8712   MACHADO Capacidade aumentada de DI ⁄ FAZER 8732 e 8712     ⁄ FF DO CERVO       DA1 ⁄ D01 A série dos diagnósticos inclui: detecção de falha da terra e da fiação, detecção alta do ruído do processo. 8732 e 8712   DA2 ⁄ D02 A série diagnóstica inclui: verificação interna do medidor 8714i 8732 e 8712

Vantagens competitivas:

Os 8700 sistemas do medidor de fluxo magnético fornecem a medida obstructionless do fluxo que é ideal para medir todo o líquido condutor. Uma escolha larga de materiais de construção fornece a compatibilidade virtualmente todas as aplicações, dos líquidos altamente corrosivos às pastas fibrosas consideradas frequentemente difíceis medir com outros dispositivos. Os medidores de fluxo magnéticos de Rosemount oferecem o benefício do fluxo de medição em um pacote virtualmente não afetado pela densidade, pela temperatura, pela pressão, e pela mudança da viscosidade.
