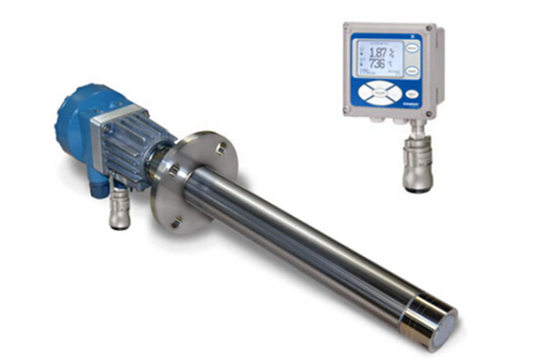

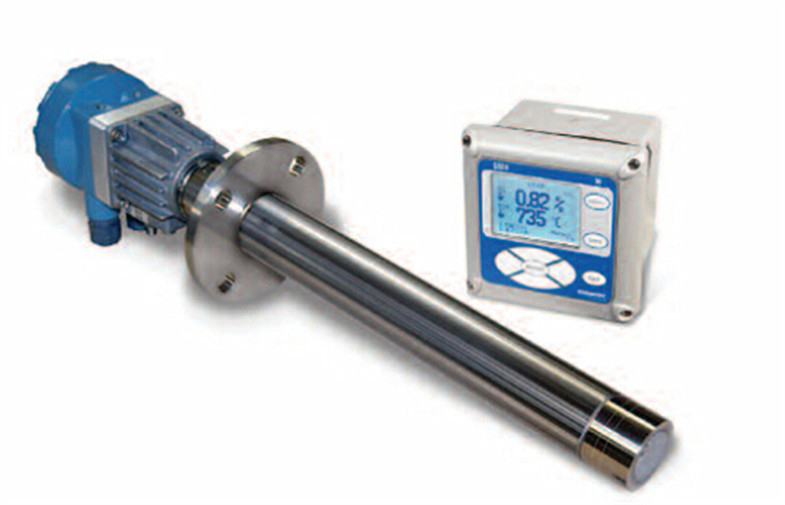

Rosemount 6888 analíticos e analisador de gás do conduto da combustão de Oxymitter

Detalhe rápido:

    · Fabricado por Rosemount analítico

· ±0.75% da leitura ou da precisão O2 de ±0.05%

· Comunicações do CERVO de Digitas

· Escala O2 líquida: variável 0-10% 0-50%

· Adaptável a alguma instalação existente da ponta de prova O2

· Diagnósticos avançados do sensor

· Inteiramente campo reparável

· Grande exposição backlit do LCD

· Características de software avançado

Descrição:

O transmissor analítico do oxigênio 6888 de Rosemount fornece a medida exata do oxigênio que permanece nos gás de conduto que vêm de todo o processo da combustão. A eficiência de combustão óptima pode ser obtida mantendo o nível ideal de oxigênio nos gás de conduto que vêm destes processos e o mais de baixo nível do NOX, do CO e do CO2 são produzidos.

Fácil de usar e fácil integrar. Este analisador in situ foi projetado com acessibilidade do cliente na mente. Não há nenhum peça movente ou instrumento da amostra tendo por resultado uma ponta de prova extremamente segura que exija a manutenção muito pequena.

O analisador 6888 O2 in situ fornece a medida exata do oxigênio que permanece nos gás de conduto que vêm de todo o processo da combustão, incluindo:

· Caldeiras

· Incineradores

· Fornalhas industriais do aquecimento

· Estufas

· Calefatores do processo

Este projeto in situ coloca um elemento de detecção do óxido de zircónio na extremidade de uma ponta de prova, que introduza diretamente em um córrego do gás de conduto. Não há nenhum peça movente ou instrumento da amostra, tendo por resultado um analisador extremamente seguro que exija a manutenção muito pequena. Os comprimentos da ponta de prova estão disponíveis de 18" a 12', e uma opção da montagem do deslizamento fornece a capacidade para montar uma ponta de prova longa em toda a profundidade da inserção. os tubos da ponta de prova da Pesado-parede estão disponíveis para as aplicações onde a erosão da mosca-cinza é um problema. Os acessórios estão disponíveis para temperaturas do processo acima de 700°C a 1050°C.

As calibrações podem ser executadas em linha, quando a fornalha estiver na operação, e a calibração inteiramente automatizada com interruptor do solenóide está igualmente disponível.

Os 6888 são inteiramente campo reparável. Todos os componentes ativos podem ser substituídos, incluindo o difusor/filtro, detectando a pilha, calefator e par termoeléctrico, e todos os cartões da eletrônica.

A eletrônica do acondicionamento de sinal reside na cabeça de cada ponta de prova, eliminando a necessidade para o cabo de sinal caro. Uma unidade de relação de duplo canal do operador fornece um método fácil de usar de estabelecer o instrumento, de calibrar, e de diagnosticar falhas.

Aplicações:

Os analisadores de gás analíticos do conduto da combustão de Rosemount medem os gás que fluem fora das grandes caldeiras e fornalhas industriais para melhorar a eficiência de combustão.

A linha analítica de Rosemount de analisadores de gás in situ do conduto mede o oxigênio que permanece nos gás de conduto resultando de todo o processo da combustão (caldeira ou fornalha). O analisador do thei do formulário de saída é usado tipicamente controlando a relação do combustível/ar dos gás que entram no queimador da fornalha, que aperfeiçoou a eficiência da fornalha, e igualmente gerou uma quantidade mínima de NOx e de CO2.

Especificações:

Especificações da medida

Escala O2 líquida:
variável 0-10% 0-50%
(Xi escala O2 da oferta 0-50% da eletrônica)

Precisão em circunstâncias de oxidação:
±0.75% da leitura ou dos 0,05% O2, qualquer é maior

O mais baixo limite detectável:
0,02% O2

Efeito de temperatura do processo:
menos de 0,05% O2 de 100-700°C

Velocidade do sistema da resposta ao gás da calibração:
Resposta inicial em menos de 3 segundos, T90 em menos de 8 segundos. A resposta às mudanças do gás do processo variará, segundo a velocidade do gás do processo e a carga ínfima do difusor

Validez da calibração:
A apresentação da calibração intoxica fósforos a garrafa
valor ao O2 de dentro ±0.02%

Precisão em reduzir circunstâncias (característica do stoichiometer, somente):
±0.1% da leitura, ou 0,1% O2, qualquer é maior

Resposta de sistema em reduzir circunstâncias (característica do stoichiometer, somente):
ir da oxidação à diminuição - T90 no segundo 120.
ir da diminuição à oxidação - T90 no segundo 30.

Especificações ambientais

Ponta de prova do transmissor:
os materiais Processo-molhados são 316L ou 304 de aço inoxidável

Limites da temperatura do processo:
0 a 705°C (32-1300°F)
550-825C com Xi “feature* da operação heaterless”
A vida reduzida da pilha pode ser esperada se operado continuamente em temperaturas acima de 705°C (1300°F). Os acessórios opcionais do desvio e do revestimento permitem a operação a 1050°C (1922°F)

Limites da temperatura ambiental da eletrônica da ponta de prova:
-40° a 70°C (- 40° a 158°F)

Limite da temperatura como a eletrônica interna medida da ponta de prova:
-40° a 85°C (- 40° a 185°F)

Vantagens competitivas:

ANALISADOR SEGURO sem partes moventes e vendas da detecção com uma vida do ano 5+.

A CALIBRAÇÃO EM LINHA CONVENIENTE em uma fornalha de funcionamento vie os solenóides do gás-interruptor montados dentro da cabeça da ponta de prova.

ELETRÔNICA INTEGRAL

AS ÁREAS DE USO GERAL & PERIGOSAS APROVADAS permitem aplicações largas.
